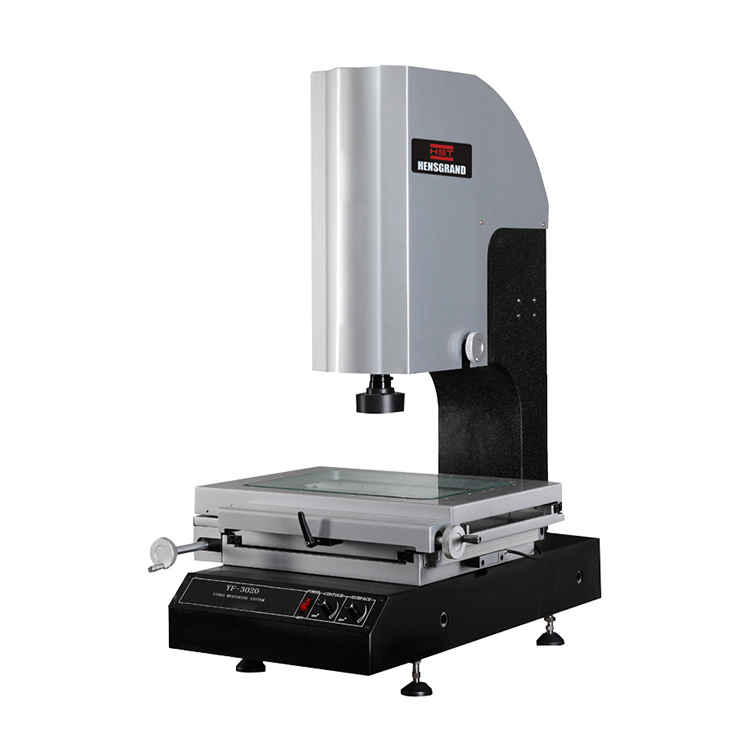

बुनियादी मैनुअल वीडियो माप प्रणाली HST श्रृंखला
उत्पाद नाम: बुनियादी मैनुअल वीडियो माप प्रणाली HST श्रृंखला
उत्पाद श्रेणियांः मैनुअल वीडियो माप प्रणाली
सार:
बुनियादी प्रकार मैनुअल वीडियो माप प्रणाली. कम लागत बी। उपयोग करने में आसान
मैं.यूएस
एचएसटी श्रृंखला एचएसटी समूह द्वारा विकसित एक बुनियादी मैनुअल वीडियो माप प्रणाली है। व्यापक रूप से मशीनरी, इलेक्ट्रॉनिक्स, एयरोस्पेस, ऑटोमोटिव, सैन्य, मोल्ड और अन्य उद्योगों में सटीक माप में उपयोग किया जाता है।
II. विशेषताएं
1. यह TEO ™ 1/3 ''रंग सीसीडी कैमरा को अपनाता है, क्रॉस-लाइन जनरेटर माप लक्ष्य प्रणाली है।
2 डिजिटल माप और डेटा प्रोसेसिंग सिस्टम दो समन्वय स्टूडियो, ऑप्टिकल झंझरी और एसडीके श्रृंखला डेटा कार्ड द्वारा बनाए जाते हैं।
3. इसमें एक कंप्यूटर और विशेष माप सॉफ्टवेयर के साथ RS-232 इंटरफ़ेस है जो परिपत्र मानचित्रण को भी प्रक्रिया और आउटपुट कर सकता है। माप डेटा को सीधे ऑटोकैड फ़ाइलों में बदल दिया जा सकता है और एक पूर्ण कार्य सर्कल बन सकता है; सांख्यिकीय विश्लेषण करने के लिए एक्सेल और वर्ड में डेटा भी दर्ज किया जा सकता है।
4. ग्रेड 00 JINANQING ग्रेनाइट आधार और स्तंभ, उच्च स्थिरता।
मॉडल | एचएसटी-2010 | एचएसटी-3020 | एचएसटी-4030 | एचएसटी-5040 | |
कार्यस्थल | धातु तालिका आकार (मिमी) | 404 * 228 | 500 * 330 | 606 * 466 | 706 * 606 |
ग्लास टेबल आकार (मिमी) | 260 * 160 | 350 * 280 | 450 * 350 | 550 * 450 | |
XY स्ट्रोक (मिमी) | 200 * 100 | 300 * 200 | 400 * 300 | 500 * 400 | |
वजन, वजन(किलोग्राम) | 180. | 260. | 315... | 500 | |
आयाम (आयाम)(लंबाई * लम्बाई * ऊँची, मिमी) | 556 * 540 * 860 | 670 * 660 * 950 | 720 * 950 * 1020 | 800 * 1040 * 1020 | |
लक्ष्य प्रणाली को मापना (मानक सहायक उपकरण) | कैमराः 1/3 ''रंग सीसीडी कैमरा | ||||
जूम लेंसः पेशेवर ऑप्टिकल लेंस, आवर्धनः 0.7 ~ 4.5X WD: 92mm | |||||
वीडियो आवर्धनः 30 ~ 190X ऑब्जेक्ट दृश्यः 7 ~ 1.1mm | |||||
पैमाने रिज़ॉल्यूशनः 0.5/0.1 μm | |||||
जेड स्ट्रोक (मिमी) | 150 मिमी | ||||
सटीकता E1* | उदाहरण के लिए, y ≤ (3.0 + L/200) µm | ||||
सटीकता E2* | Exy ≤ (4.0 + L/200) μm | ||||
प्रकाश प्रकाश | सतह प्रकाश और ट्रांसमिशन प्रकाश एलईडी, चमक समायोज्य को अपनाता है | ||||
शक्ति | 110/220 V (AC), 50/60 HZ 30W | ||||
* (*)सभी डेटा का परीक्षण मानक ISO 10360-7-2011 के अनुसार किया जाता है
L मापा गया लंबाई (इकाइयांः मिमी)
बिना सूचना के विनिर्देश बदले जा सकते हैं।
